Как разобрать и собрать ведомый шкив вариатора

Снятие

Снимите кожух вариатора, глушитель шума впуска и ремень вариатора со снегохода Отверните болт крепления ведомого шкива, зафиксировав при этом вал вариатора включением передачи и стояночного тормоза. Снимите ведомый шкив с вала вариатора вместе с болтом крепления и распорной втулкой.

Разборка

Для разборки ведомого шкива вариатора используйте приспособление для сжатия пружины (съемник полумуфты ведомого шкива вариатора).

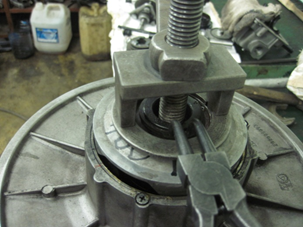

Совместите штифт со шпоночным пазом. Вращая рукоятку приспособления, заглубите полумуфту ведомого шкива для обеспечения доступа к стопорному кольцу. Снимите пружинящее стопорное кольцо 9 при помощи съемника стопорных колец.

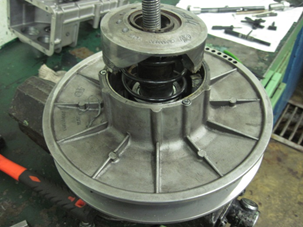

Снимите полумуфту 8, подвижный диск 5 шкива. Для снятия полумуфты с вала, при необходимости (если полумуфта самостоятельно под действием пружины не сойдет с вала), воспользуйтесь молотком и алюминиевой выколоткой. Снимите ведомый шкив с приспособления и наносите алюминиевой выколотой легкие удары по валу шкива со стороны полумуфты (ведомый шкив необходимо установить на амортизирующую поверхность или держать навесу).

При необходимости извлеките и поменяйте вкладыши 11 и 12 подвижного диска. Для этого снимите стопорное кольцо 3 и шайбу 4 с обратной стороны подвижного диска. Вкладыши следует выбить через сквозные отверстия в диске (с противоположной стороны от вкладыша). Установку вкладышей выполняйте с использованием клея-герметика. Замену вкладышей выполняйте комплектно по 3 шт. для сохранения равномерного давления на рабочие поверхности полумуфты 8.

Сборку ведомого шкива проводите в обратном порядке.

Для сборки используйте то же приспособление, что и для разборки (съемник полумуфты ведомого шкива вариатора).

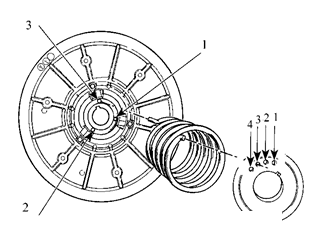

Заводская регулировка преднатяга пружины ведомого шкива обеспечивается установкой ее концов в следующие положения:

- диск подвижный – положение 3

- полумуфта – положение 3.

Цифры указаны со стороны установки пружины.

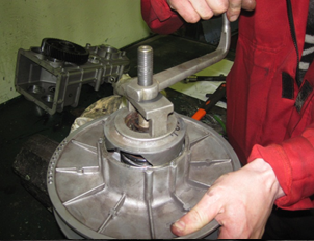

Аккуратно, при помощи приспособления утопите полумуфту в подвижный диск шкива вариатора, но не до конца – необходимо чтобы винтовые выступы полумуфты не касались вкладышей, чтобы обеспечить поворот диска относительно полумуфты.

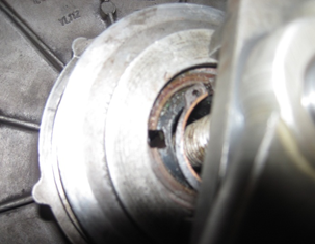

Поворачивая полумуфту совместите шпоночные пазы вала и полумуфты.

Установите шпонку 2 на место, утопив ее до упора в вал.

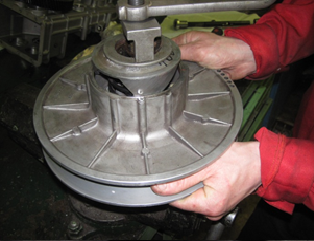

Проверните на 120 градусов (приблизительно) подвижный диск в направлении против часовой стрелки, удерживая при этом неподвижный диск на месте.

При этом пружина ведомого шкива получает преднатяг (закручивается).

Зафиксируйте диски в этом положении и утопите полумуфту при помощи приспособления до выхода наружу паза под установку стопорного кольца 9.

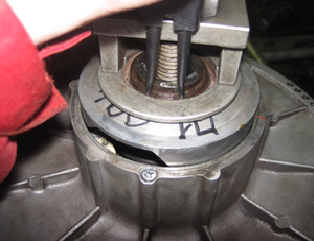

Установите стопорное кольцо 9 в паз, шпоночный паз и разъем кольца разместите диаметрально противоположно.

Заводская установленная регулировка преднатяга пружины слегка завышена для компенсации ее приработки в процессе обкатки.

После обкатки (300 км эксплуатации) проверьте величину преднатяга пружины. Преднатяг пружины ведомого шкива должен составлять 6,5±0,5 кгс

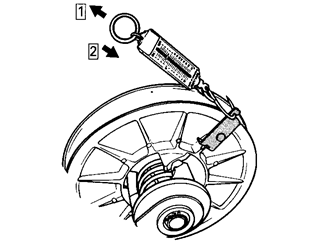

Для проверки регулировки преднатяга пружины 7 пользуйтесь безменом и специальным приспособлением – скобой.

Снимите кожух и ремень вариатора. Установите скобу на подвижный диск 5. Зафиксируйте неподвижный диск 1 от проворачивания с помощью стояночного тормоза, тяните подвижный диск 5 безменом (пружинными весами) перпендикулярно радиусу шкива.

Проведите первое измерение усилия закрутки, поворачивая подвижный диск в направлении движения часовой стрелки (со стороны левого борта) на величину 20-30 мм по наружному диаметру. Зафиксируйте показания безмена.

Медленно снимайте усилие с безмена и проведите второе измерение усилия раскрутки, когда подвижный диск начинает возвращаться в исходное положение.

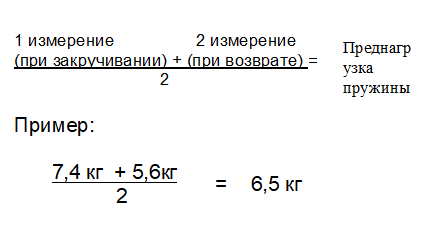

Преднатяг пружины – это среднее арифметическое между этими двумя измерениями.

Для регулировки преднатяга пружины смените положение конца пружины 7 в полумуфте 8, сдвигая его по часовой стрелке для увеличения преднатяга и против часовой стрелки – для уменьшения.

Если не хватает запаса регулировки преднатяга, измените положение другого конца пружины в подвижном диске (отверстия 1, 2, 3).

ПРИМЕЧАНИЕ: Всегда перепроверяйте преднатяг пружины после регулировки.
