1. Для подключения фильтра к бортовой сети снегохода необходимы комплектующие и инструмент, перечисленные в таблицах 1 и 2.
Таблица 1
Поз. |
Наименование |
Обозначение |
Кол-во шт. |
1 |
Фильтр |
АР160.3709 |
1 |
2 |
Кронштейн |
S11100381 |
1 |
3 |
Скоба рез. арм. |
KVP 15/25 |
2 |
4 |
Винт с полоской головки |
ГОСТ Р ИСО 1580- М4х16-4Ю8-А2К |
4 |
5 |
Гайка шестигранная низкая самостопорящаяся |
М4-10-А2К ГОСТ ISO 10511 |
4 |
6 |
Шайба |
A.4.01.10.016 ГОСТ 11371-78 |
4 |
7 |
Винт с шестигранной головкой |
ГОСТ Р ИСО 4017- М6х20-8.8-А2К |
2 |
8 |
Гайка шестигранная низкая самостопорящаяся |
М6-10-А2К ГОСТ ISO 10511 |
2 |
9 |
Шайба |
A.6.01.10.016 ГОСТ 11371-78 |
2 |
Таблица 2
№ |
Наименование |
Кол-во шт. |
1 |
Плоская шлицевая отвертка 1,2х6,5 |
1 |
2 |
Ключ рожковый с открытым зевом S = 7 |
1 |
3 |
Ключ рожковый с открытым зевом S = 10 |
2 |
2. Снимите боковины и капот снегохода.
3. Расстыкуйте электрические соединители жгута основного и регулятора напряжения.
4. Произведите сборку узла согласно рисунку 1 и таблицы 1. Установите на кронштейн (позиция 2) фильтр (позиция 1) и закрепите винтами (позиция 4), гайками (позиция 5) с шайбами (позиция 6), всего 4 места.

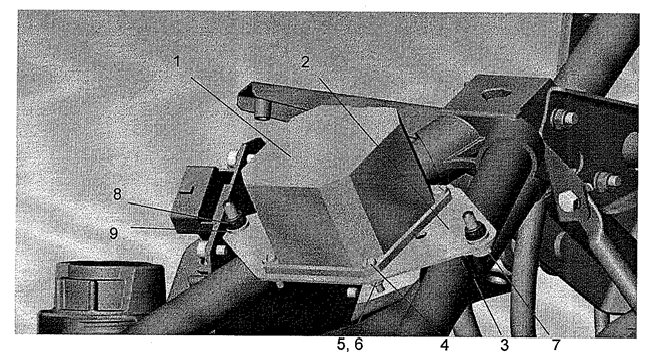

Рисунок 1. Монтаж фильтра в состав снегохода
5 Установите на трубы стойки снегохода скобы (позиция 3).
6 Закрепите узел фильтра на скобах (позиция 3) винтами (позиция 7), гайками (позиция 8) с шайбами (позиция 9), всего 2 места, так, чтобы жгут был направлен в сторону регулятора напряжения (в сторону руля).
7 Подключите вилку жгута фильтра к розетке регулятора напряжения, розетку жгута фильтра к вилке жгута основного снегохода.
8 Установите на место капот и боковины снегохода.
9 Проверьте работу фильтра, путём контроля функционирования оборудования на работающем снегоходе с отключенным аккумулятором, для этого:
