Как установить электрозапуск на снегоход Буран

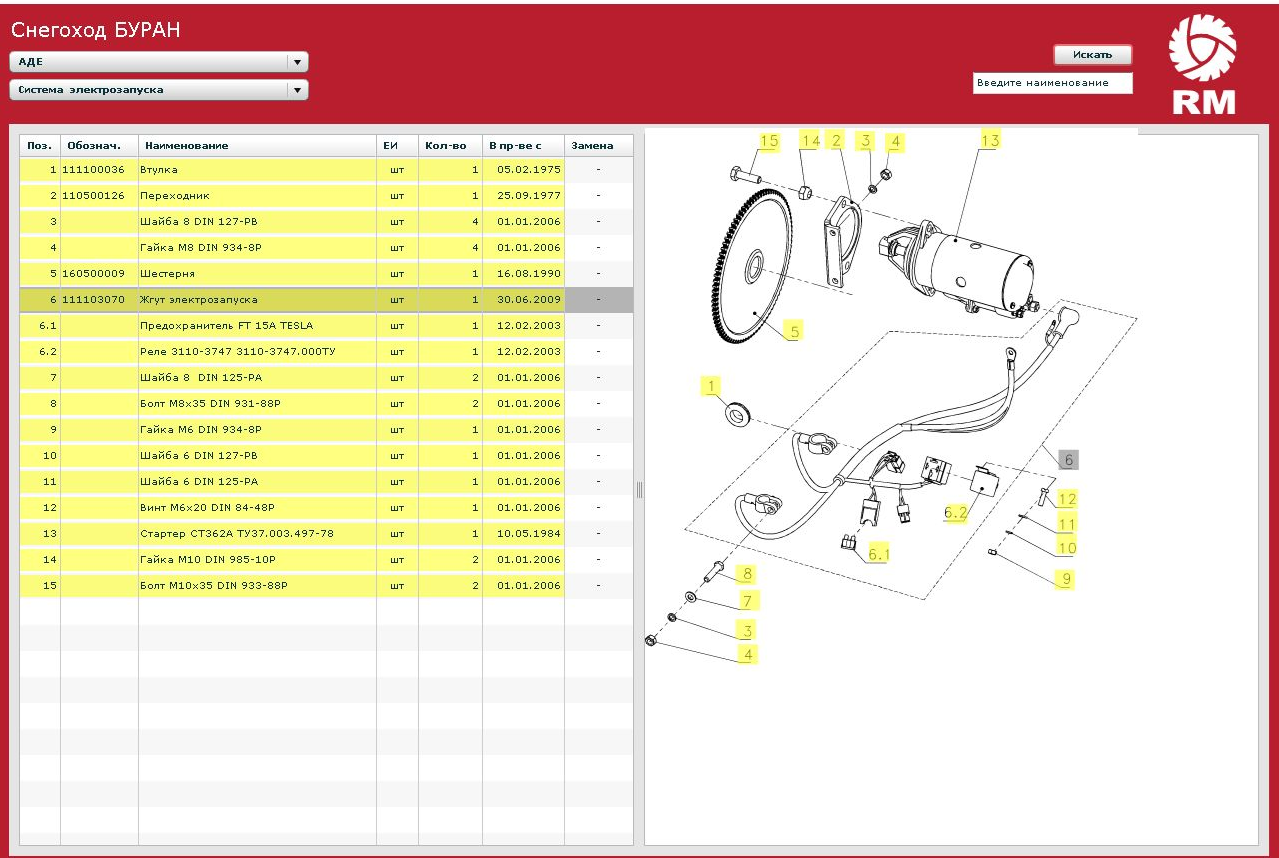

Для установки комплекта электрозапуска на снегоходе «Буран» СБ-640 МД необходимо:



  1. Демонтировать центробежный регулятор с коленчатого вала двигателя.
  2. На резьбовой конец коленчатого вала надеть предохранительный наконечник 111900036 (от приспособления для снятия маховика магдино).
  3. При помощи съемника спрессовать втулку 16050011 с коленчатого вала двигателя.
    Примечание. Всли толщина лапок съемников универсальных не позволяет спрессовать втулку без повреждения манжеты коленчатого вала, необходимо на токарном станке выточить втулку (или гайку) толшиной не менее 6 мм и нарезать на ней внутреннею резьбу М40*1,5. Навернуть гайку на втулку 16050001 1 и спрессовать её универсальным съемником.
  4. Напрессовать с помощью трубы шестерню 160500009 на коленчатый вал до упора. Для облегчения усилия запрессовки шестерни 160500009 её можно предварительно нагреть в масляной ванночке до температуры 80-120 °С.
  5. Отсоединить провод «массы» 111101030 с оси (шпильки) 240600105 на картере двигателя. Метчиком нарезать резьбу М8 во втором отверстии в картере двигателя под ось (шпильку) 340600105.
  6. Завернуть ось (шпильку) в картер с резьбовым герметиком.
  7. Установить на шпильки, 340600105 переходник 110500126 и «массовый» провод 111101030.
  8. Установить на переходник! 10500126 электростартер.
  9. Просверлить в приборном щитке (в правом верхнем углу от спидометра) отверстие о 12-13 мм для установки выключателя ВК-322.
  10. Установить выключатель ВК-322.
  11. Установить резиновую втулку 111100036 в отверстие на раму снегохода (для предохранения электрожгутов).
  12. Демонтировать основной электрожгут 251100050.
  13. Закрепить реле стартера (с предохранителем) установленный на присланном электрожгуте 11100030 на внутренней стороне передней (наклонной) стенки аккумуляторного отсека, используя крайние (к боковой стенке) отверстия, имеющиеся на раме.
  14. Смонтировать остальные электропровода согласно электросхеме.
  15. Установить демонтированные центробежный регулятор и ремень вариатора.
