Как установить датчик температуры выхлопных газов Auto Gauge

Рассмотрим установку на датчике температуры выхлопных газов фирмы «Auto Gauge». Датчик со стрелочным указателем имеет яркую подсветку шкалы с ценой деления 20 градусов, что вполне допустимо для оперативного контроля состояния двигателя при эксплуатации снегохода.

Ход работ по установке:

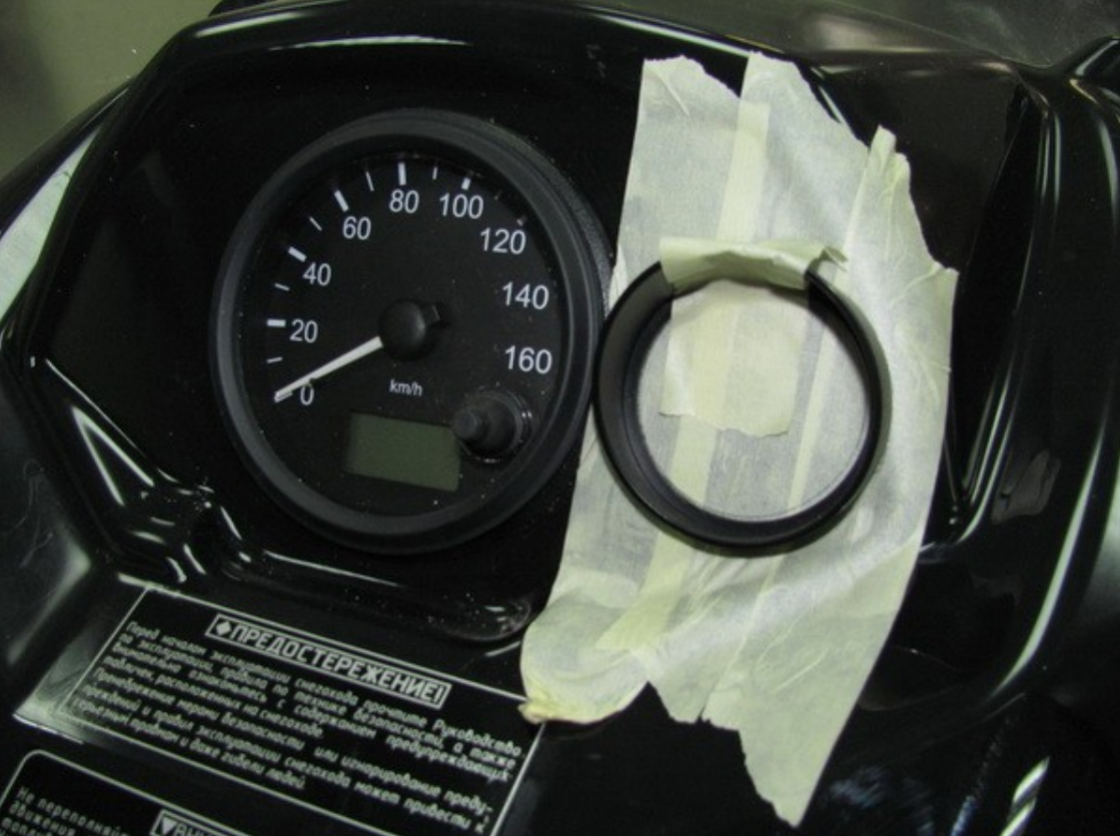

1. Для установки указателя в капоте размечено и просверлено отверстие диаметром 51мм рядом со спидометром.

2. Датчик температуры установлен в глушителе, для чего к последнему приварена переходная втулка с конической внутренней резьбой и просверлено отверстие в стенке глушителя.

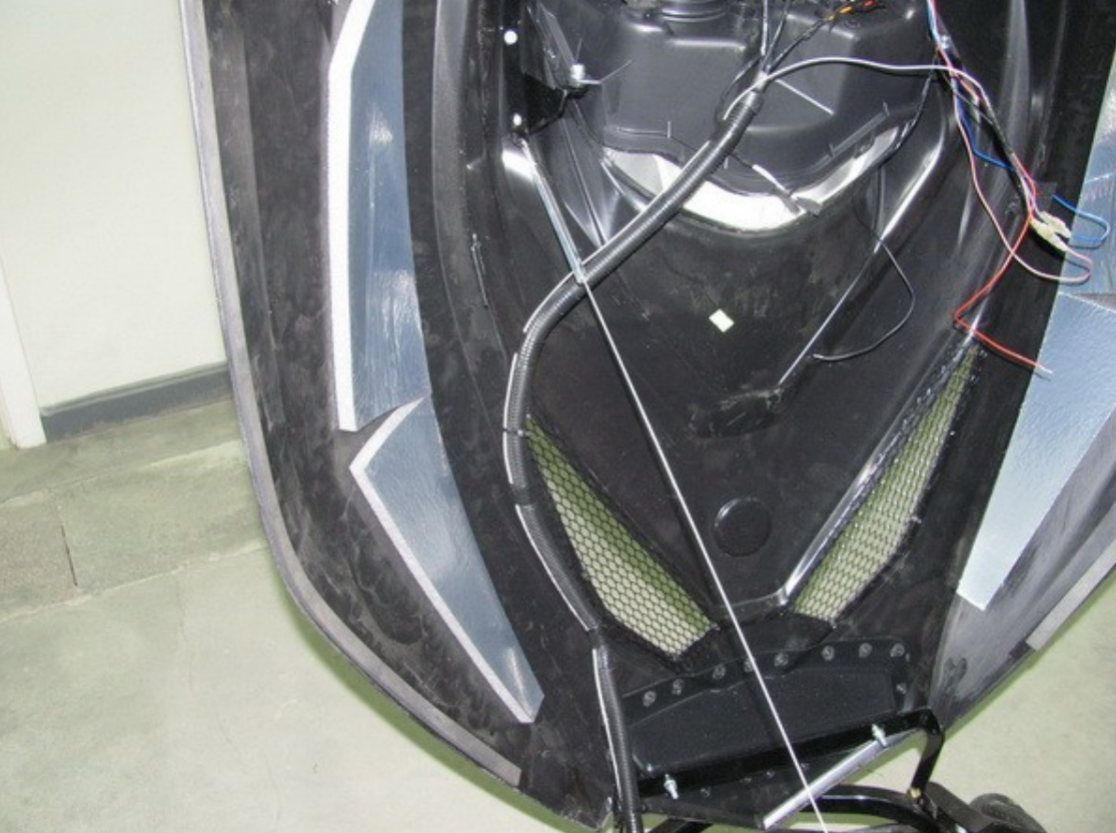

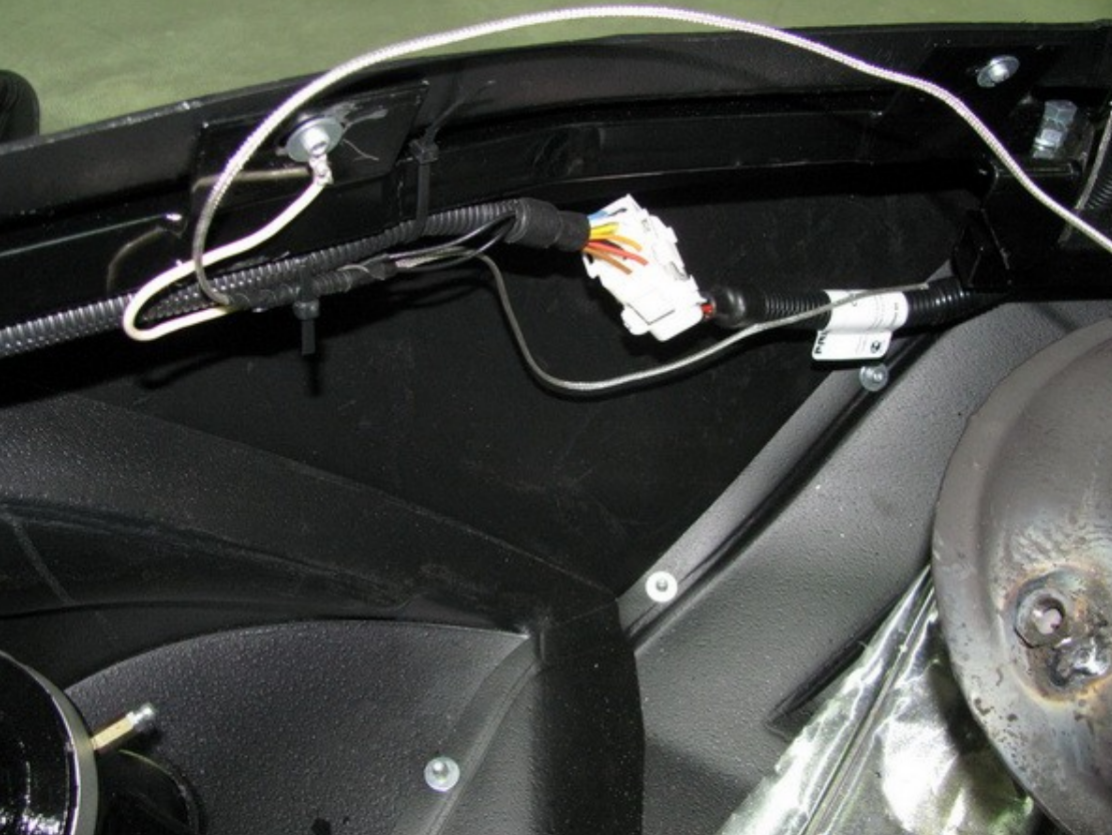

3. Кабель от датчика проложен совместно с основным жгутом электропроводки фары и спидометра.

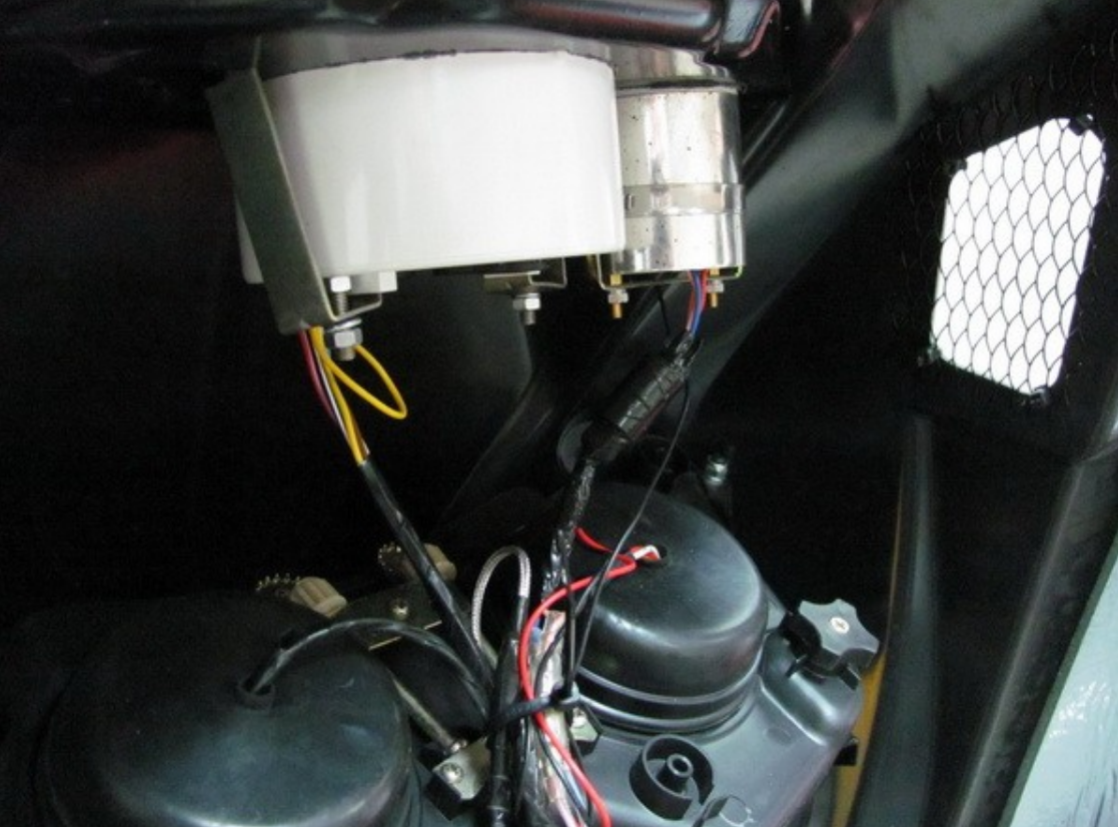

4. Дополнительно выполнен экран вокруг указателя температуры, соединенный проводом с экранирующей оплеткой кабеля датчика температуры, который, в свою очередь, соединен с рамой снегохода.

5. При игнорировании последнего условия и если провода высокого напряжения к свечам проложены не параллельно друг другу, возможны электромагнитные помехи, которые блокируют работу указателя температуры.

Прибор подключается к штатному разъему электропроводки снегохода рядом с фарой, обязательно через сетевой фильтр, подавляющий высокочастотные помехи в кабеле датчика температуры и питающем проводе.

При эксплуатации следует руководствоваться рекомендациями завода-изготовителя и не превышать максимальную температуру выхлопных газов 650 градусов.

6. При движении с температурой выхлопных газов менее 500 градусов происходит повышенное отложение нагара на свечах и деталях цилиндропоршневой группы, поэтому желательно переходить на пониженную передачу.

Удачных поездок!
