Для возможности подключения датчика температуры выхлопных газов к приборной панели при помощи жгута С41102180, Вам потребуются следующие комплектующие:
Начнем доработку с датчика температуры выхлопных газов, на нем необходимо заменить штыревую колодку установленную на датчике на колодку штыревую двухконтактную 282104-1 AMP Superseal 1,5 Series.
1. Открутите два винта обозначенных поз. 1., снимите крышку поз. 2, после чего открутите два винта обозначенных поз. 3.
2. Наденьте на каждый провод уплотнитель 281934-2. Сложите жилу каждого провода вдвое, так чтобы получился оголенный участок провода длиной примерно 5 мм.
3. Обожмите штыри 282109-1 AMP Superseal 1,5 Series, чтобы получилось, как показано на рисунке 4. Вставить штыри в колодку штыревую двухконтактную 282104-1 AMP Superseal 1,5 Series. Красный провод в контакт №1, черный провод в контакт №2.
4. Далее будем производить доработку жгута панели приборов. Обожмем концы заранее приготовленных проводов в наконечники.
5. Вставьте гнезда 282110-1 в колодку гнездовую 282080-1:

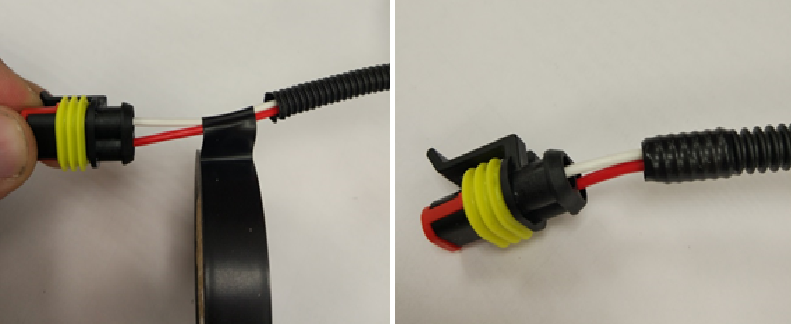

6. Возьмите заранее подготовленную по длине трубку (0,34 м.), обмотайте провода в два слоя изолентой с последующим выходом изоленты в разрез трубки и обмотайте изолентой концы трубок. Дополнительно можно обмотать трубку изолентой каждые 150…200 мм.

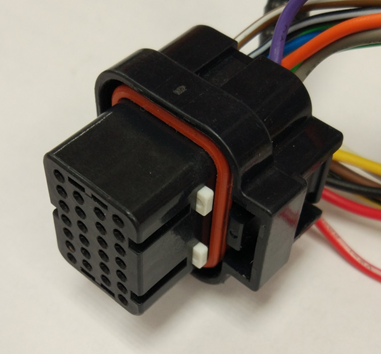

7. Для того чтобы вставить гнезда 3-147221-4 в колодку панели приборов надавите на замок колодки поз. 1, после чего можете извлечь заглушки (поз. 1) из контактов №16 и 22

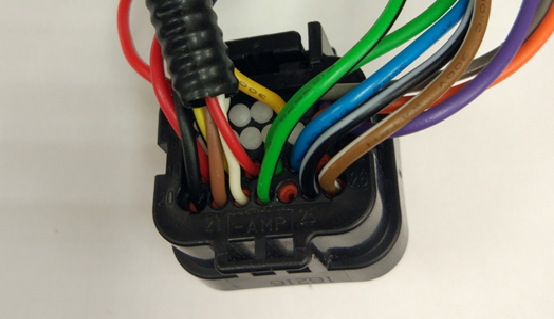

8. Вставьте гнезда 3-147221-4 в колодку согласно распиновке приведенной ниже:
9. Надавите на замок ключа поз.1, для того чтобы зафиксировать контакты в колодке панели приборов.
Доработка закончена, теперь соедините штыревую и гнездовую двухконтактные колодки и проверьте работоспособность прибора.
